Cómo Medir y Preparar una Pieza para Elevar con una Grúa Hidráulica
La elevación de cargas con grúas hidráulicas es una tarea común en muchos sectores industriales. Sin embargo, para garantizar la seguridad y eficiencia de esta operación, es fundamental realizar una medición precisa y una preparación adecuada de la pieza.
¿Por qué es Importante la Medición y Preparación?
- Seguridad: Una medición incorrecta puede sobrecargar la grúa o provocar el desequilibrio de la carga, poniendo en riesgo a los operarios y al entorno de trabajo.
- Eficiencia: Una preparación adecuada agiliza el proceso de elevación y reduce el riesgo de retrasos o daños a la pieza.
- Vida útil de la grúa: Al respetar las capacidades de la grúa y realizar las operaciones de elevación correctamente, se prolonga su vida útil.
Pasos para Medir y Preparar una Pieza
- Identificar el Centro de Gravedad:
- El centro de gravedad es el punto donde se concentra todo el peso de la pieza.
- Utilizar herramientas como plomada o nivel para localizar este punto.
- Marcar claramente el centro de gravedad en la pieza.

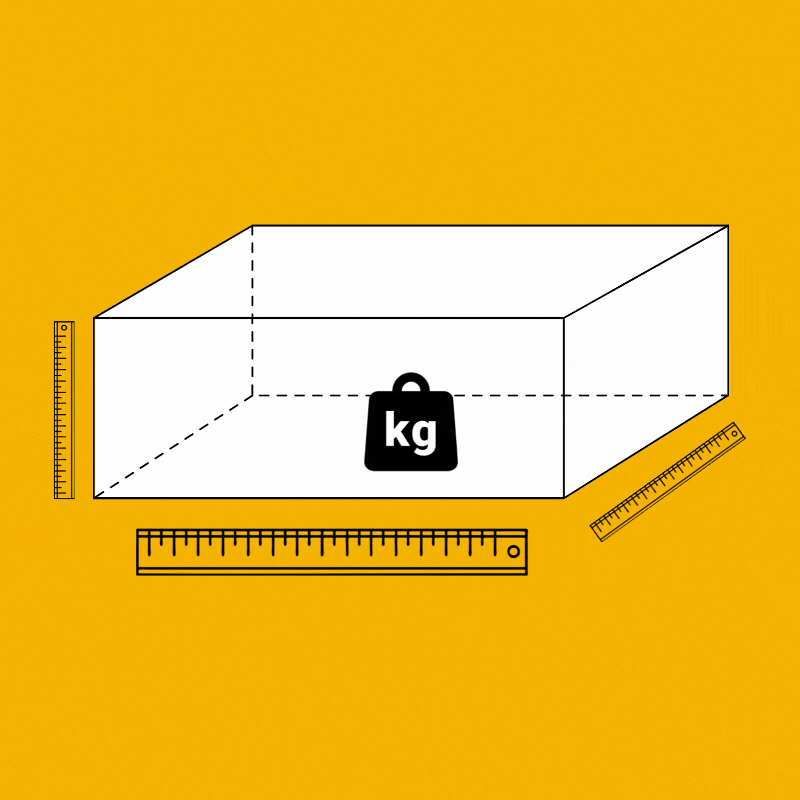

- Determinar el Peso:
- Utilizar una báscula o balanza industrial para obtener el peso exacto de la pieza.
- Si no es posible pesar la pieza directamente, estimar su peso en base a materiales y dimensiones.
- Medir las Dimensiones:
- Medir la longitud, ancho y altura de la pieza en sus puntos más extremos.
- Considerar cualquier protuberancia o saliente que pueda afectar el proceso de elevación.
- Seleccionar los Puntos de Eslingado:
- Los puntos de eslingado son los lugares donde se fijarán las eslingas para levantar la pieza.
- Estos puntos deben ser lo suficientemente fuertes como para soportar el peso de la carga.
- Distribuir los puntos de eslingado de manera uniforme alrededor del centro de gravedad para evitar desequilibrios.
- Elegir las Eslingas Adecuadas:
- La capacidad de carga de las eslingas debe ser superior al peso de la pieza.
- El material de las eslingas debe ser adecuado para el tipo de carga y las condiciones ambientales.
- Verificar el estado de las eslingas antes de cada uso.
- Inspeccionar la Grúa:
- Antes de cada operación, inspeccionar visualmente la grúa para verificar que no haya daños o fugas.
- Comprobar que los frenos, los controles y los sistemas de seguridad funcionen correctamente.
- Planificar la Maniobra:
- Establecer una secuencia de movimientos clara y concisa para la elevación de la pieza.
- Designar a un señalero para coordinar las operaciones y garantizar la seguridad de todos los involucrados.
Consejos Adicionales:
- Utilizar equipos de protección individual (EPI): Casco, guantes, calzado de seguridad, etc.
- Nunca exceder la capacidad de carga nominal de la grúa.
- Evitar realizar movimientos bruscos o sacudidas durante la elevación.
- Mantener una distancia segura de la carga en movimiento.
Tipos de Eslingas y sus Aplicaciones
La elección del tipo de eslinga dependerá de diversos factores como el peso de la carga, la forma de la pieza, las condiciones ambientales y el material de la carga. Aquí te presento una breve descripción de los tipos más comunes:
- Eslingas de cadena: Son resistentes a altas temperaturas y abrasión, ideales para cargas pesadas y ambientes hostiles.
- Eslingas de cable de acero: Ofrecen alta resistencia y flexibilidad, pero son susceptibles a la corrosión.
- Eslingas textiles: Fabricadas con materiales sintéticos como poliéster o nylon, son ligeras y fáciles de manejar, pero su resistencia a la temperatura y a los químicos es limitada.
- Eslingas redondas: Son versátiles y se adaptan a diferentes formas de carga, pero su capacidad de carga es menor que la de otros tipos.
¿Cuándo usar qué tipo de eslinga?
- Cargas pesadas y ambientes hostiles: Eslingas de cadena.
- Cargas que requieren alta resistencia y flexibilidad: Eslingas de cable de acero.
- Cargas ligeras y medianas, y ambientes secos: Eslingas textiles.
- Cargas de forma irregular: Eslingas redondas.
Izaje de Cargas Sin Puntos de Izaje
Cuando nos enfrentamos a cargas sin puntos de izaje definidos, como tubos, tanques o postes, es necesario utilizar accesorios y técnicas especiales para garantizar la seguridad de la operación. Algunas opciones incluyen:
- Eslingas de canasta: Se adaptan a la forma de la carga, distribuyendo la presión de manera uniforme.
- Pulpos: Son conjuntos de eslingas que se unen en un punto central, permitiendo sujetar cargas de forma segura.
- Cintas de amarre: Se utilizan para asegurar cargas largas y cilíndricas.
- Soportes y accesorios especiales: Existen diversos accesorios diseñados específicamente para levantar cargas sin puntos de izaje, como abrazaderas, ganchos y perchas.
Consideraciones importantes al izar cargas sin puntos de izaje:
- Distribución uniforme de la carga: Asegurarse de que la carga esté bien distribuida en las eslingas para evitar deformaciones o daños.
- Protección de la carga: Utilizar protectores de bordes o acolchados para evitar daños en la superficie de la carga.
- Inspección minuciosa de los equipos: Antes de cada operación, verificar el estado de las eslingas, accesorios y la grúa.
- Planificación detallada: Elaborar un plan de izaje que incluya la secuencia de movimientos, los puntos de apoyo y las precauciones de seguridad.
Ejemplo: Izaje de un tubo
- Seleccionar la eslinga adecuada: Una eslinga de canasta o un pulpo sería ideal para este tipo de carga.
- Colocar la eslinga: Ajustar la eslinga alrededor del tubo de manera uniforme, asegurándose de que esté bien sujeta.
- Verificar la distribución de la carga: Comprobar que la carga esté equilibrada y que no haya puntos de concentración de tensión.
- Realizar la elevación: Elevar el tubo lentamente, siguiendo las indicaciones del señalero.
Capacidades de Eslingas, Grilletes y Otros Accesorios
La elección correcta de eslingas, grilletes y otros accesorios es fundamental para garantizar la seguridad en las operaciones de izaje. Cada uno de estos elementos tiene una capacidad de carga específica, que debe ser respetada para evitar accidentes.
Eslingas
- Capacidad de carga nominal (CCN): Es la carga máxima que una eslinga puede soportar de forma segura en condiciones normales de uso. Esta capacidad se ve afectada por factores como el ángulo de inclinación, el número de ramales y el tipo de material de la eslinga.
- Factor de seguridad: Es un coeficiente que se aplica a la CCN para garantizar un margen de seguridad adicional. Por lo general, el factor de seguridad es de 5:1, lo que significa que la eslinga puede soportar cinco veces su CCN sin romperse.
- Influencia del ángulo: A medida que aumenta el ángulo de inclinación de la eslinga, su capacidad de carga disminuye. Por eso es importante consultar las tablas de reducción de carga proporcionadas por el fabricante.
- Tipo de material: Las eslingas pueden estar fabricadas en diferentes materiales, como acero, cadena, fibra sintética, etc. Cada material tiene sus propias características y limitaciones.
Grilletes
- Capacidad de carga de trabajo (WLL): Es la carga máxima que un grillete puede soportar de forma segura en condiciones normales de uso.
- Tipo de grillete: Existen diferentes tipos de grilletes, como grilletes de ojo, grilletes de gancho y grilletes de tornillo. Cada tipo tiene una geometría y una capacidad de carga específicas.
- Material: Los grilletes suelen estar fabricados en acero forjado o fundido. La calidad del acero y el proceso de fabricación influyen en su resistencia.
Otros accesorios
- Ganchos: Deben tener una capacidad de carga igual o superior a la de la eslinga y la carga.
- Anillos: Se utilizan para conectar diferentes componentes del sistema de izaje. Deben ser de la misma calidad que los grilletes.
- Mosquetones: Son útiles para conectar eslingas a puntos de anclaje. Su capacidad de carga debe ser adecuada para la aplicación.
Factores que afectan la capacidad de carga
Además de los factores mencionados anteriormente, la capacidad de carga de las eslingas y accesorios también puede verse afectada por:
- Desgaste: El desgaste por uso, la corrosión y otros factores pueden reducir la capacidad de carga de los equipos.
- Temperatura: Las altas temperaturas pueden reducir la resistencia de algunos materiales.
- Productos químicos: El contacto con productos químicos puede deteriorar las eslingas y accesorios.
Normas de seguridad
Para garantizar la seguridad en las operaciones de izaje, es fundamental cumplir con las normas y regulaciones aplicables. Algunas de las normas más importantes son:
- EN 818: Eslingas de elevación.
- ISO 9001: Sistemas de gestión de la calidad.
- OSHA: Administración de Seguridad y Salud Ocupacional (Estados Unidos
